系統設計概述

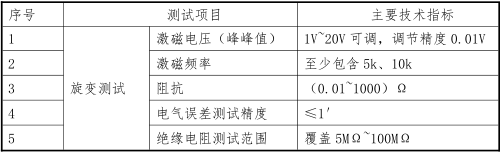

1.分析系統主機/Analysis meter

SmartVR分析系統主機是核心的交互、處理及控制部分。主機采用6核心12線程高性能中央處理單元為旋轉變壓器的測試解算提供強大的運算能力支持和長周期的系統運行穩定性。SmartVR旋變測試分析系統軟件為旋轉變壓器的測試提供強大的分析功能和自動化測試、自動化報表功能，透過主機的強大硬件能力控制旋變勵磁電源、高精度轉臺聯動運行。

2.勵磁電源

Resolver PowerX1是專為旋轉變壓器測試而開發的程控勵磁電源系統。該電源不僅擁有極其強悍的硬件指標，完全符合國標對旋變電源的技術要求，提高測試的精度，而且支持程控閉環輸出。模塊支持完備的硬件+軟件雙重過流保護，即使外部輸出短接也可保護硬件不會燒毀。

3.高精度伺服直驅轉臺

SmartMPRSDPro3低速高精度電動轉臺為旋轉變壓器的測試提供運轉和位置參考機構?？紤]到測試需要長周期的穩定運行，因此轉臺選用DPro3伺服直驅高精度電動轉臺。該轉臺采用精密直驅電機作為運轉機構，配置超過二百萬位的高精度編碼器，可提供高達土5秒的系統級重復控制精度和士30秒的系統絕對位置精度，最高轉速可達90rpm，低速運轉平穩，是低速旋變測試絕佳的方案。轉臺上安裝有旋轉變壓器測試工裝，工裝采用可更換安裝盤設計，支持最大160mmm外徑定子及9.5mm轉子的固定。
